电磁屏蔽机房要注意什么地方?你注意过吗?

发布日期:2023-02-10 17:32浏览次数:

电磁屏蔽机房的作用是屏蔽雷达电波,但不适当的行为会导致屏蔽效果的减弱,你知道吗? 电磁屏蔽机房你已经建造完成了吗?那你知道电磁屏蔽机房应该注意什么吗?这些要点你看你踩雷了吗?瑞德屏蔽总结出的这些建议您来看看。

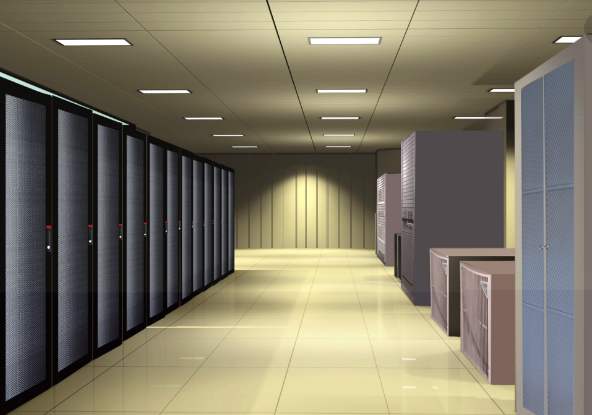

电磁屏蔽机房

在可能的情况下,接缝应焊接。在条件受限制的情况下,可用点焊、晓问距的铆接和用螺钉来固定。用缧钉或铆接进行搭接时,应首先在缝的中部搭接好,然后逐渐向两端延伸,以防金属表面的弯曲,在不加导电衬垫时,螺钉间距一般应小于顶高工作频率的1%,至少不大于1/20波长;

在底板和机壳的每一条缝和不连续处要尽可能好的搭接。搭接的程度对壳体的屏蔽效能起决定性作用;在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,建议用焊接方式保持线连接,防止泄漏。

要注意由于电缆穿过机壳使整体屏蔽效能降低的程度。典型的未滤波的导线穿过屏蔽体时,屏蔽效能降低30db以上;电源线进入机壳时,全部应通过滤波器盒。滤波器的输入端建议穿出到屏蔽机壳外;若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱;信号线、控制线进入/穿出机壳时,要通过适当的滤波器。具有滤波插针的多芯连接器适用于这种场合;

穿过屏蔽体的金属控制轴,应该用金属触片、接地螺母或射频衬垫接地。也可不用接地的金属轴而用其它轴贯通,一般采用波导截止频率比工作频率高的圆管来做控制轴;必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能;

在接缝不平整的地方,或在可移动的面板等处,必须使用高导电率和弹性好的导电村垫或指形弹簧材料;保证紧固方法有足够的压力,以便在有变形受力、冲击、震动时保持表面接触;

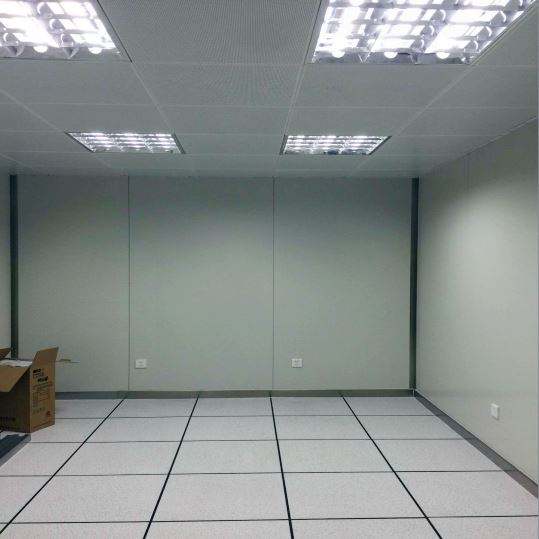

电磁屏蔽机房

保证同衬垫材料配合的金属表面没有任何非导电保护层;

可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等;尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波;在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。对夹金属丝的屏蔽玻璃,在保持合理透光度条件下,对30~1000m的屏蔽效能可达50~110db。在透明塑料或玻璃上镀透明导电膜,其屏蔽效果一般不大于20db;

在操作器件(如旋钮按键拨动开关等)的处理方面,当信号频率较高时,可利用截止波导管的原理;当信号频率较低时,可利用隔离舱将其与其他电路部分割离;

指示灯表盘处理可以采用∶金属网屏蔽、截止波导管法、滤波器、加隔离窗;

屏蔽机房内一般考虑混合接地,一般把设备地线分成类∶电源地和信号地。设备中各部分的电源地线都接到电源总线上,所有信号地都接到信号总线上。两根总线汇总到公共的参考地。

电子屏蔽技术已经不仅仅是政府、企业的一种保密手段,更会在我国的重要安全领域起到至关重要的作用,比如军事战争中的电子对抗、航空航电技术的安全等等,将来随着无线技术的发展,信号分离、过滤技术、加密手段的提高,屏蔽技术也将得到更大的发展。

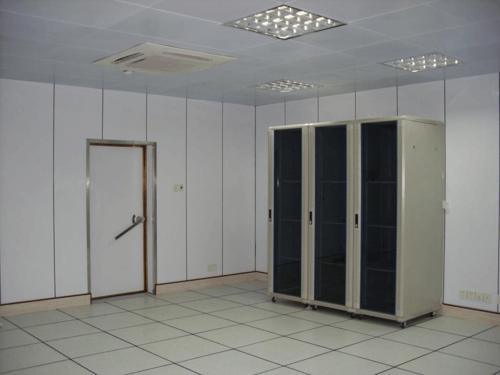

电磁屏蔽机房

电磁屏蔽是我们不可逃避的话题,雷达电波是看不见的手,建议您多多了解这些注意事项,以防不时之需。如果您对于电磁屏蔽还有想要了解的,欢迎您在我们网站下留言,我们会及时回复并为您解答,或与我们的在线客服咨询。
